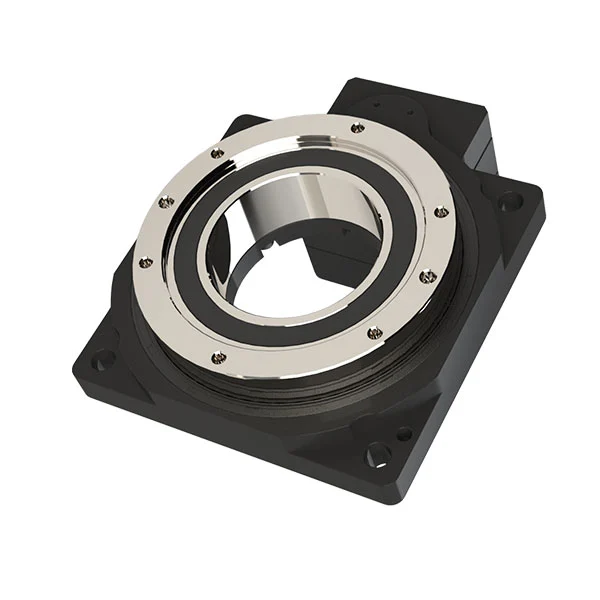

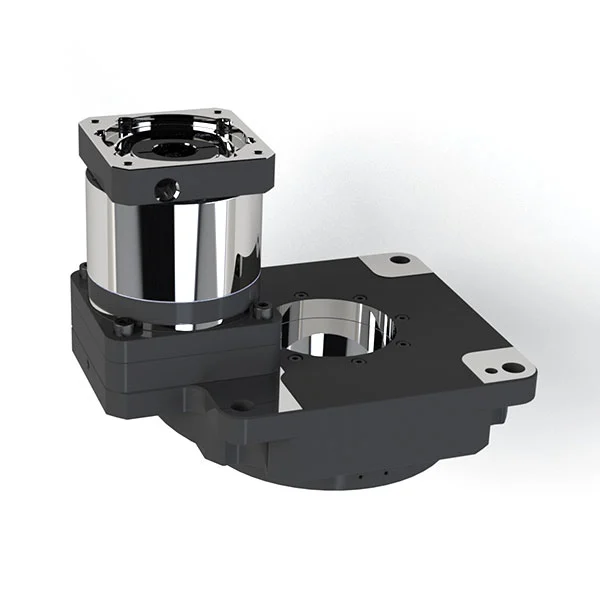

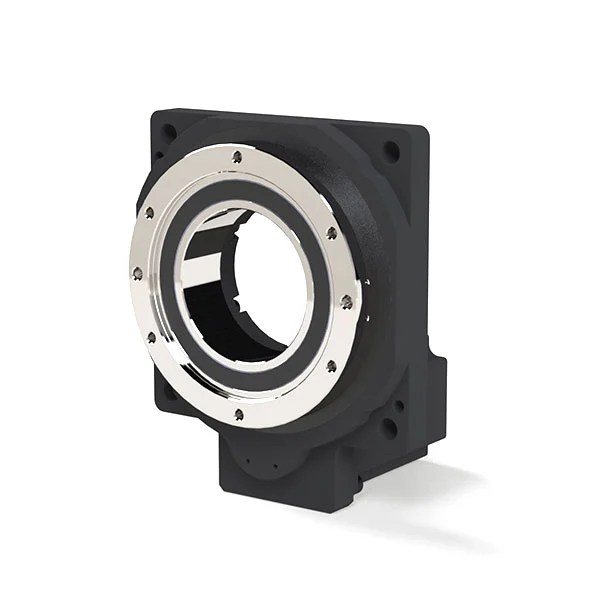

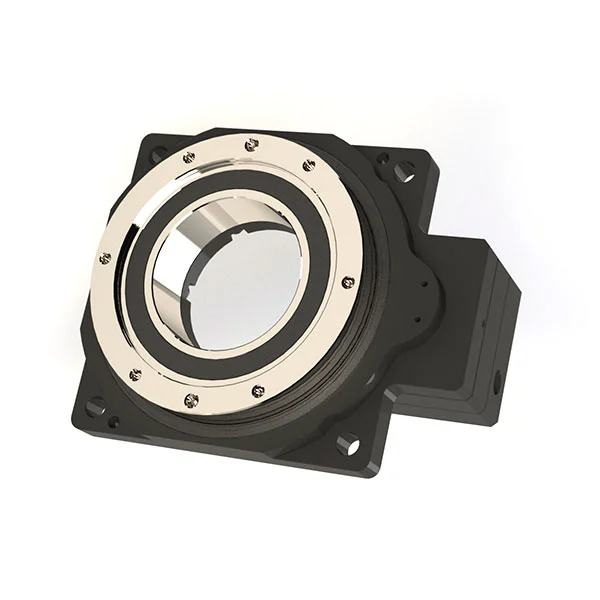

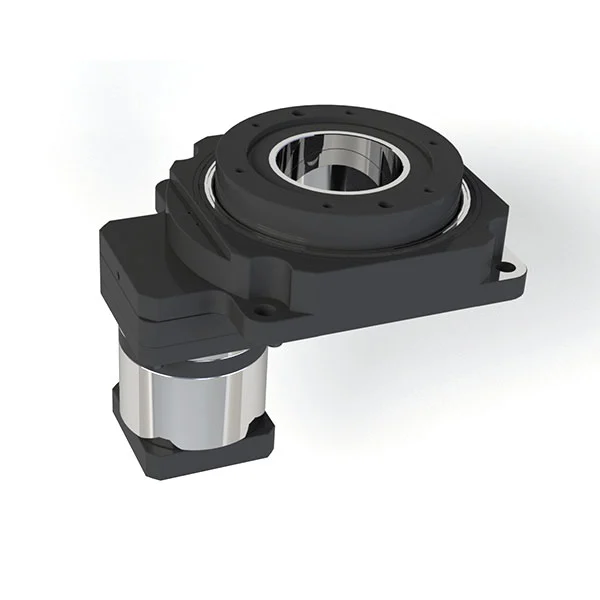

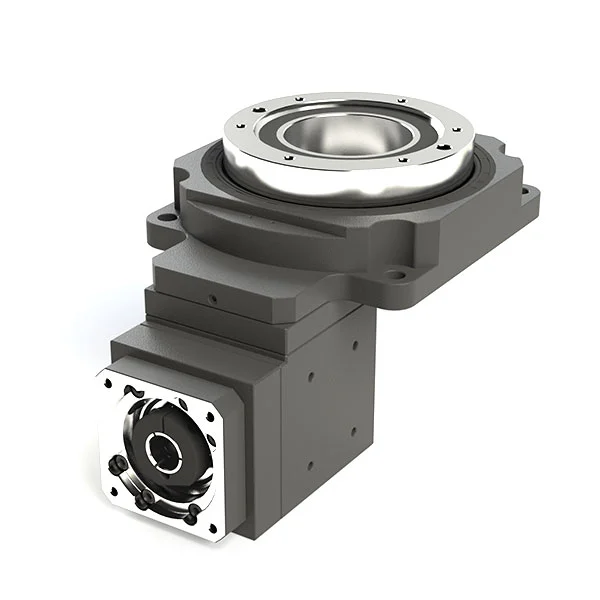

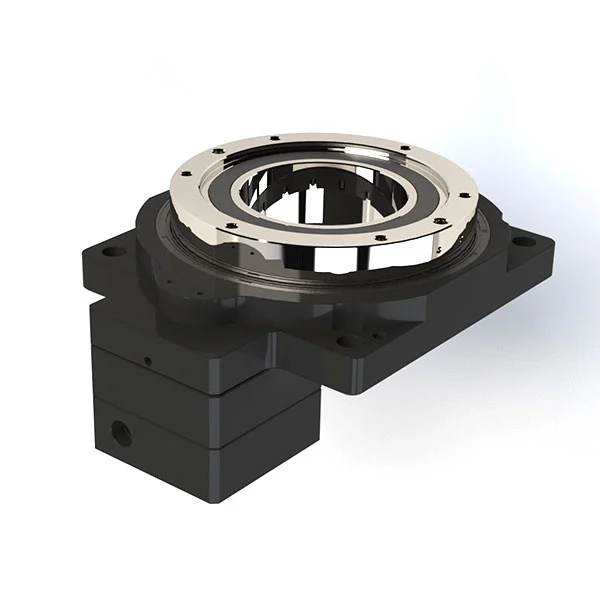

ফাঁকা রোটারি প্ল্যাটফর্ম

ফাঁকা রোটারি প্ল্যাটফর্মটি আরও স্থিতিশীল লোড ভারবহন সক্ষম করে টর্ক এবং অনমনীয়তা উন্নত করতে একটি উচ্চ-নির্ভুলতা গিয়ার কাঠামো এবং রেডিয়াল বিয়ারিং ব্যবহার করে। যখন কোনও সার্ভো মোটর বা স্টিপার মোটরের সাথে যুক্ত করা হয়, তখন এটি স্বেচ্ছাসেবী কোণ বিভাগ সম্পাদন করতে পারে। এটি কেবল অঙ্কের নিয়ন্ত্রণটি পূরণ করে না যা সূচকগুলি দ্বারা অর্জন করা যায় না, তবে সরাসরি ড্রাইভ মোটরগুলির সাথে তুলনীয় একটি অবস্থানের নির্ভুলতাও রয়েছে এবং অল্প সময়ের মধ্যে জড় লোডগুলির অবস্থান অর্জন করতে পারে।

ফাঁকা রোটারি প্ল্যাটফর্মের জন্য ইনস্টলেশন নির্দেশাবলী

প্রথমে মোটর প্ল্যাটফর্মের সাথে মেলে কিনা তা নিশ্চিত করুন এবং পৃষ্ঠের বিদেশী বিষয়গুলি সরিয়ে ফেলুন।	② ট্রানজিশন ফ্ল্যাঞ্জের ফ্ল্যাট-এন্ড স্ক্রুগুলি সরান এবং লকিং রিংয়ের বেঁধে রাখা বোল্টগুলি না দেখা পর্যন্ত অবস্থানটি সামঞ্জস্য করতে ইনপুট প্রান্তটি ঘোরান।	③ হ্রাসকারী ইনপুট প্রান্তের সাথে মোটর শ্যাফ্টটি সারিবদ্ধ করুন, এটি রেডুসারে প্রবেশ করুন এবং সংযোগকারী বোল্টগুলি তির্যকভাবে প্রাক-শক্ত করুন।
লকিং রিংটি শক্ত করুন এবং বোল্টগুলি শক্ত করুন; টর্কের জন্য নীচের টেবিলটি দেখুন।	⑤ ফিক্সিং স্ক্রুগুলি তির্যকভাবে শক্ত করতে একটি টর্ক রেঞ্চ ব্যবহার করুন। টর্কের জন্য নীচের টর্ক টেবিলটি দেখুন।	⑥ ফ্ল্যাট-এন্ড স্ক্রু শক্ত করুন।

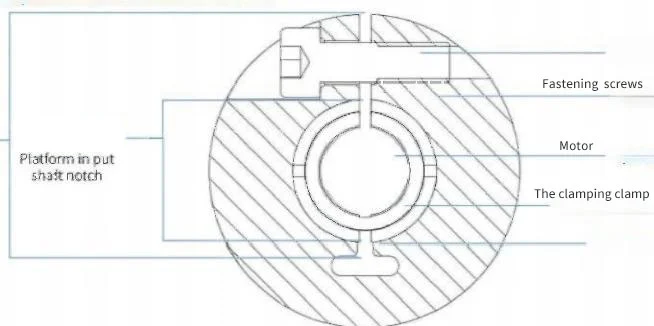

শ্যাফ্ট হাতা ইনস্টলেশন

ফাঁকা রোটারি প্ল্যাটফর্মের নির্বাচন পয়েন্ট

পরিবহণের জন্য অবজেক্টের লোড/জড়তা গণনা (জেডাব্লু)

পরিবহন করা অবজেক্টের জড়তা একটি মান হিসাবে সংক্রমণ ডিভাইসের চেয়ে 30 গুণ কম হওয়া উচিত।

আউটপুট শেষ

Tor ত্বরণ টর্কের গণনা (টিএ)

নিম্নলিখিত সূত্রটি দেখুন:

ত্বরণ টর্ক টি [এন · এম] = (জেএম + জেডাব্লু) * π/30 * (এন ₂ - এন)/টি)

যেখানে জেএম: মোটরটির জড়তা [কেজি · এম²]; জেএ: মেকানিজমের জড়তা [কেজি · m²]; জেডাব্লু: লোডের জড়তা [কেজি · m²]; N₂: অপারেটিং গতি [আর/মিনিট]; N₁: শুরু গতি [আর/মিনিট]; t₁: ত্বরণ (হ্রাস) সময় [গুলি]।

Late প্রয়োজনীয় টর্কের গণনা

প্রয়োজনীয় টর্কটি ঘর্ষণ প্রতিবন্ধকতা দ্বারা সৃষ্ট লোড টর্কের যোগফল এবং একটি সুরক্ষা ফ্যাক্টর দ্বারা জড়তা দ্বারা সৃষ্ট ত্বরণকারী টর্ককে গুণ করে গণনা করা হয়।

প্রয়োজনীয় টর্ক টি = (লোড টর্ক [এন · এম] + ত্বরণকারী টর্ক [এন · এম]) × সুরক্ষা ফ্যাক্টর = (টিএল + টিএ) × এস। সুরক্ষা ফ্যাক্টর এস 1.5 এর চেয়ে বেশি।

■ মোটর নির্বাচন

মোটরটির প্রয়োজনীয় টর্ক টি অবশ্যই স্পিড-টর্কের স্পেসিফিকেশন সীমার মধ্যে থাকতে হবে।

স্টেপিং মোটরের স্পিড-টর্ক বৈশিষ্ট্যযুক্ত বক্ররেখা।
