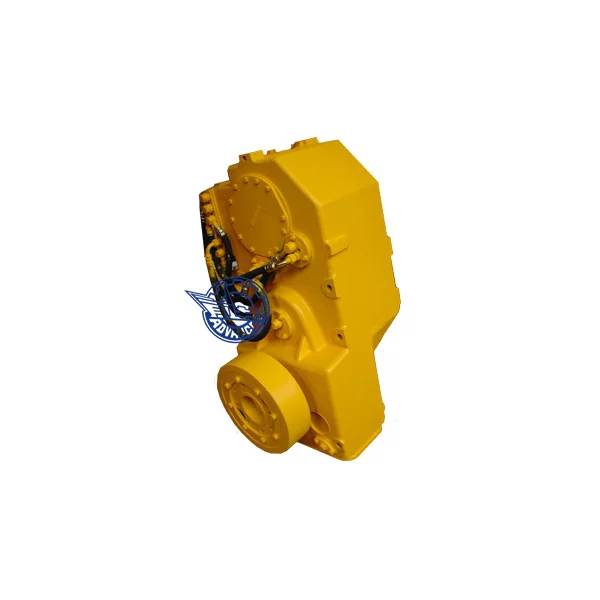

রোড রোলারের জন্য ট্রান্সমিশন গিয়ারবক্স

বিজে 16 গিয়ারবক্স

রোড রোলারের জন্য বিজে 16 ট্রান্সমিশন গিয়ারবক্স একটি যান্ত্রিক মাল্টি-গিয়ার ট্রান্সমিশন, যা সিঙ্ক্রোনাইজার কাঁটাচামচ শিফটিং গ্রহণ করে।

প্রধান ডেটা

সর্বাধিক ইনপুট শক্তি:120 কেডব্লিউ;

সর্বাধিক ইনপুট গতি:2200 আরপিএম;

গিয়ারস:3 ফরোয়ার্ড গিয়ার এবং 2 বিপরীত গিয়ার;

শিফটিং মোড:সিঙ্ক্রোনাইজার কাঁটাচামচ শিফটিং;

ইনপুট প্রকার:প্রধান ক্লাচের সাথে সরাসরি সংযুক্ত;

আউটপুট প্রকার:ফ্ল্যাঞ্জ, একক আউটপুট।

অ্যাপ্লিকেশন

বিজে 16 গিয়ারবক্সটি 20-টনের যান্ত্রিক একক-ড্রাম রোড রোলারগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

BZ18A গিয়ারবক্স

বিজেড 18 এ গিয়ারবক্স হ'ল একটি হ্রাস গিয়ারবক্স যা এক-পর্যায়ের সমান্তরাল শ্যাফ্ট বহিরাগত জাল সংক্রমণ এবং এক-পর্যায়ের বেভেল গিয়ার ট্রান্সমিশনের সংক্রমণ প্রকার সহ।

প্রধান ডেটা

রেট ইনপুট গতি:2200 আরপিএম;

রেটেড আউটপুট টর্ক:5000 এন · এম;

সর্বাধিক আউটপুট টর্ক:8000 এন · এম;

ইনপুট ফর্ম:বাহ্যিক স্প্লাইন শ্যাফ্ট;

আউটপুট ফর্ম:বাহ্যিক স্প্লাইন শ্যাফ্ট।

অ্যাপ্লিকেশন

বিজেড 18 এ গিয়ারবক্সটি 1 এম রোড মিলিং মেশিনগুলির কার্যকারী ডিভাইসে ব্যাপকভাবে প্রয়োগ করা হয়।

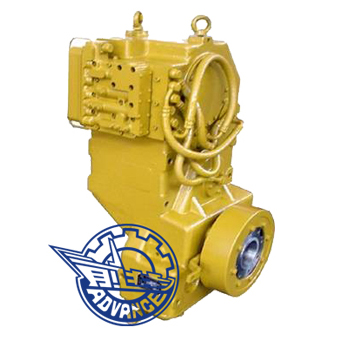

YD133/db132 পাওয়ারশিফ্ট সংক্রমণ

YD133 পাওয়ারশিফ্ট ট্রান্সমিশন একটি কাউন্টারশ্যাফ্ট মাল্টি-স্পিড ট্রান্সমিশন, বৈদ্যুতিক-হাইড্রোলিক নিয়ন্ত্রিত। স্পিডগুলি সংশ্লিষ্ট স্থানান্তর হ্যান্ডেলের মাধ্যমে 3 ফরোয়ার্ড 3 বিপরীত হয়।

প্রধান ডেটা

সর্বাধিক ইনপুট শক্তি:130 কেডব্লিউ

সর্বাধিক ইনপুট গতি:2600 আর/মিনিট

সর্বাধিক ইনপুট টর্ক:1000n। মি

গতি:3 ফরোয়ার্ড 3 বিপরীত

স্থানান্তর পদ্ধতি:বৈদ্যুতিক -হাইড্রোলিক নিয়ন্ত্রণ

ইনপুট প্রকার:ফ্ল্যাঞ্জ

আউটপুট প্রকার:ফ্ল্যাঞ্জ, ডাবল আউটপুট

অ্যাপ্লিকেশন

YD133 পাওয়ারশিফ্ট ট্রান্সমিশনটি একক ইস্পাত রোল রোলারে ব্যাপকভাবে ব্যবহৃত হয়।

Yl13/yl20 জলবাহী সংক্রমণ

Y l 1 3 / y l 2 0 হাইড্রোলিক ট্রান্সমিশন একটি কাউন্টারশ্যাফ্ট মাল্টি-স্পিড হাইড্রোলিক সংক্রমণ, একটি টর্ক রূপান্তরকারী এবং একটি পাওয়ার শিফট গিয়ারবক্স, বৈদ্যুতিক-হাইড্রোলিক নিয়ন্ত্রিত এবং 2 ফরোয়ার্ড এবং 2 বিপরীত।

প্রধান ডেটা

সর্বাধিক ইঞ্জিন শক্তি:

সর্বাধিক ইঞ্জিনের গতি:2200 আর/মিনিট

গতি:2 ফরোয়ার্ড 2 বিপরীত

স্থানান্তর পদ্ধতি:বৈদ্যুতিক-হাইড্রোলিক নিয়ন্ত্রণ

ইনপুট প্রকার:টর্ক রূপান্তরকারী সরাসরি SAE2# ফ্লাইওহিল কেসিংয়ের সাথে সংযুক্ত থাকতে পারে, বা ফ্ল্যাঞ্জ বা ইউনিভার্সাল জয়েন্টের মাধ্যমে সংযুক্ত থাকতে পারে।

আউটপুট প্রকার:ফ্ল্যাঞ্জ, একক আউটপুট

অ্যাপ্লিকেশন

YL13 হাইড্রোলিক ট্রান্সমিশন 24T-28T রাবার হুইলড রোলার এবং 36T-40T রাবার হুইলড রোলারটিতে YL20 হাইড্রোলিক সংক্রমণে ব্যাপকভাবে ব্যবহৃত হয়।
